Green Cell GC HUB2 USB-C AK61

Dolna część obudowy jest przyklejona do plastikowej powierzchni (tej świecącej) mocną taśmą dwustronnie klejącą. Powoli oddzielamy dookoła część metalową od plastikowej i mamy dostęp do 4 śrubek. W odklejaniu może pomóc podgrzanie gorącym powietrzem.


Audiocore AC815 BT

Górną część z przyciskami jest zamocowana na zaczepach. Plastikową łopatką przejeżdżamy dookoła szczelinę wokół górnej części i zaczepy puszczają.

AC815_3przyciski_ABC.jpg AC815_Płytka1.jpg

Po otwarciu od razu wypadną klawisze, ale są na odwrocie dobrze oznaczone literami A, B, C. AC815_Płytka2.jpg AC815_3przyciski_A_B_C.jpg


Głośnik MODECOM MC-MHF60U 2+1

Dalej numeracja jak dla gniazda DIN8

MC-MHF60U-gniazdo_DIN8-polaczenia.png   MC-MHF60U-gniazdo_DIN8-01.jpg

3 nie jest podłączone.
Do 1 jest dołączony dodatkowy przewód czerwony = +7V7 do 2x 5k1 + LED.
Dodatkowy przewód złoty - zapewne miał być masą LED - nie był podłączony.

Można nie podłączać pokrętła, rezygnując z regulacji głośności, a wtedy trzeba zewrzeć 2-7 i 5-8 w gnieździe DIN.






zob.

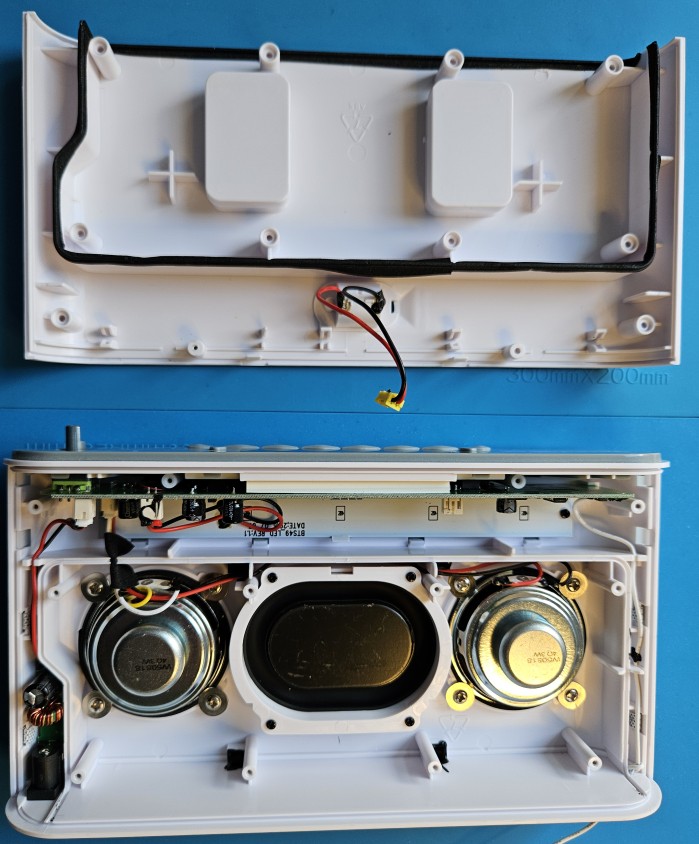

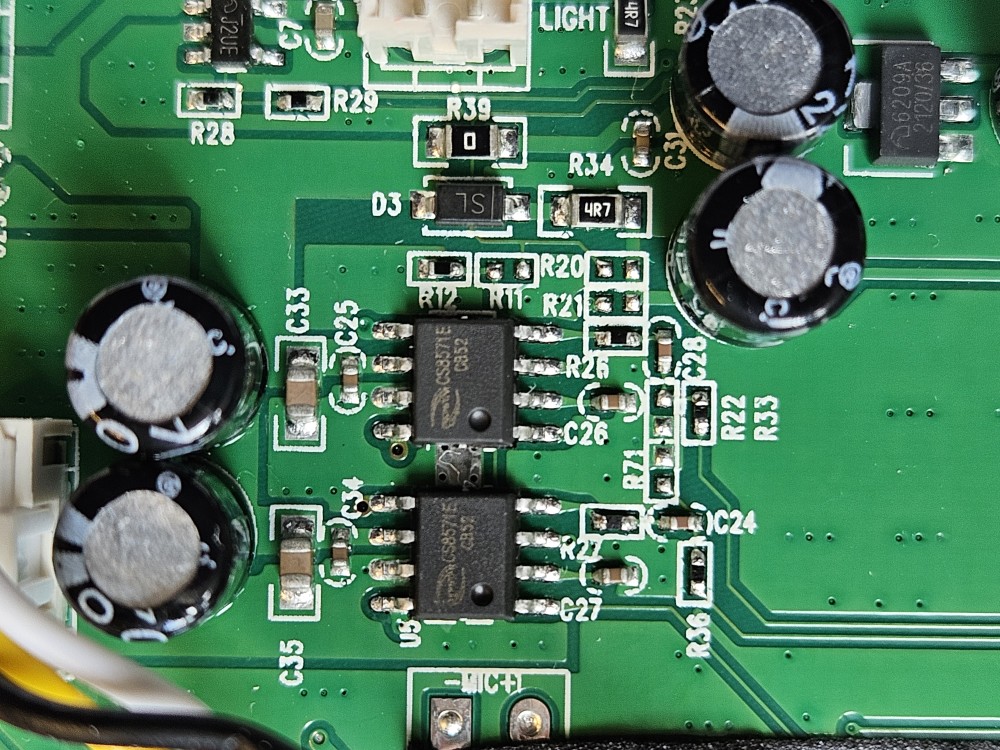

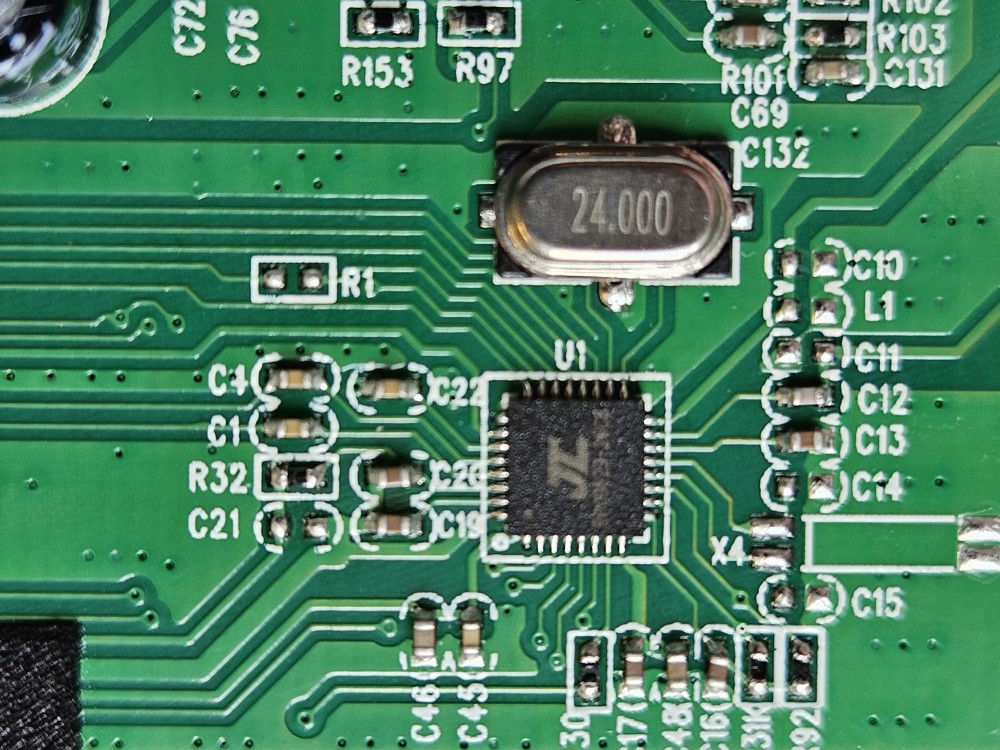

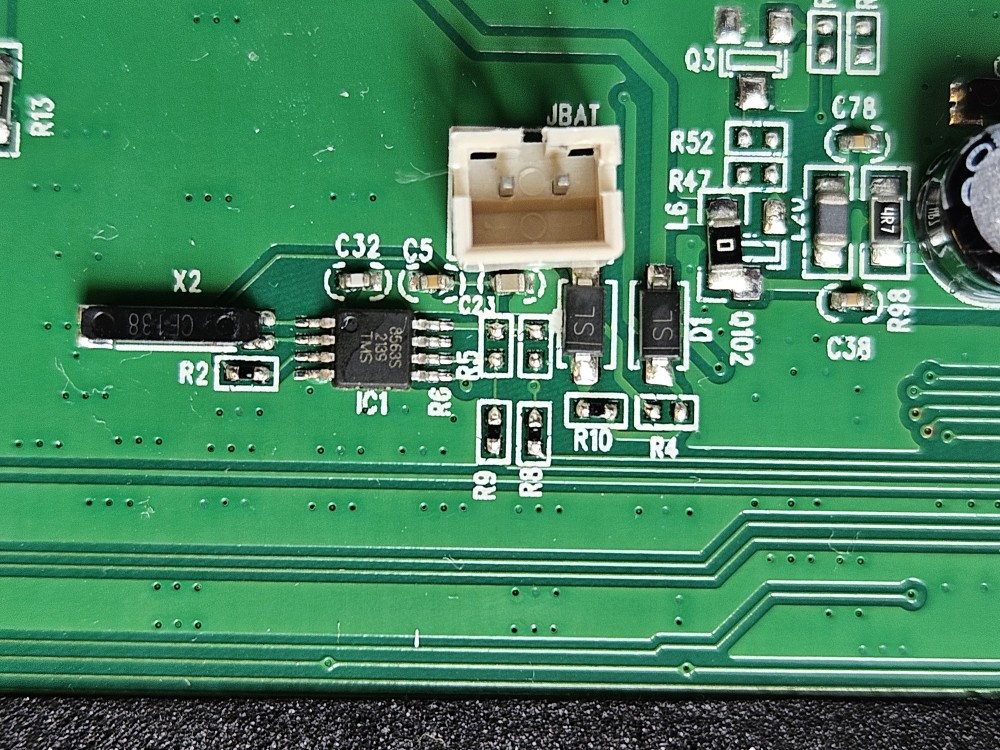

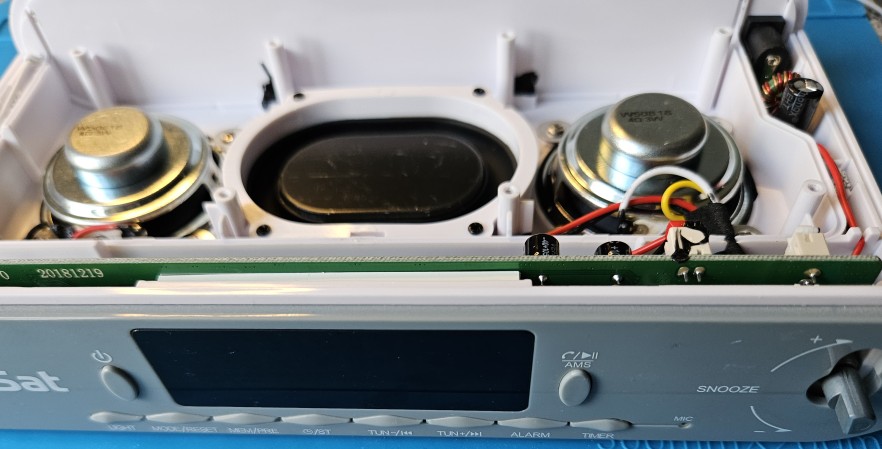

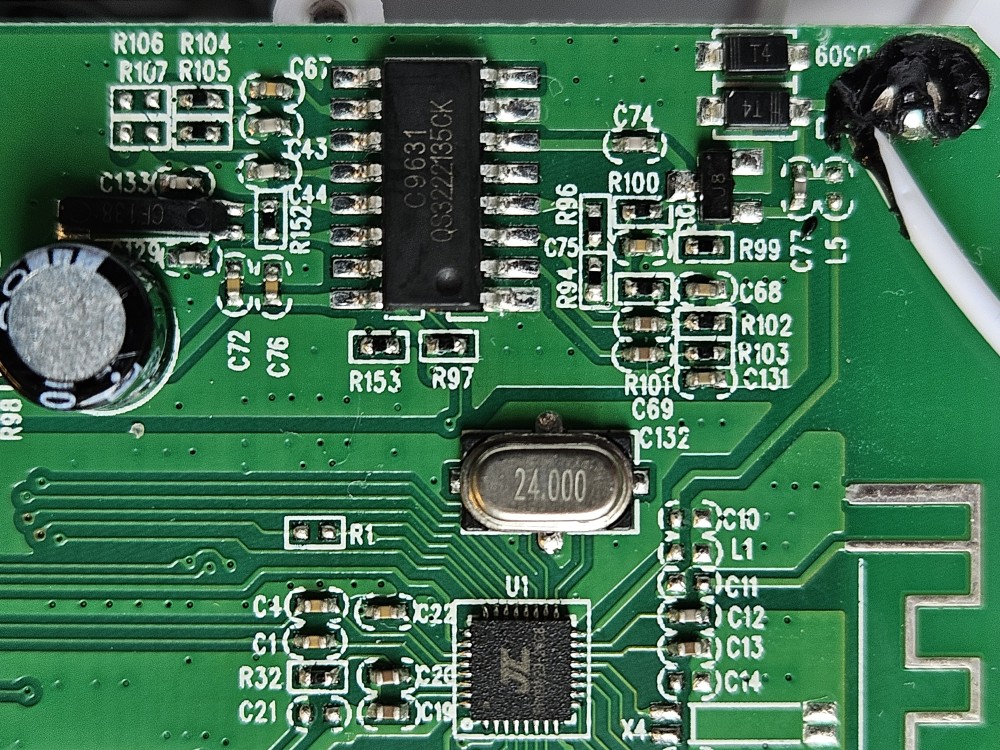

Radio kuchenne TECHNISAT 76-4978-00

W kliku miejscach zastosowano czarny silikon, który nieźle trzyma, ale zachowuje wieloletnią elastyczność i daje się oderwać.

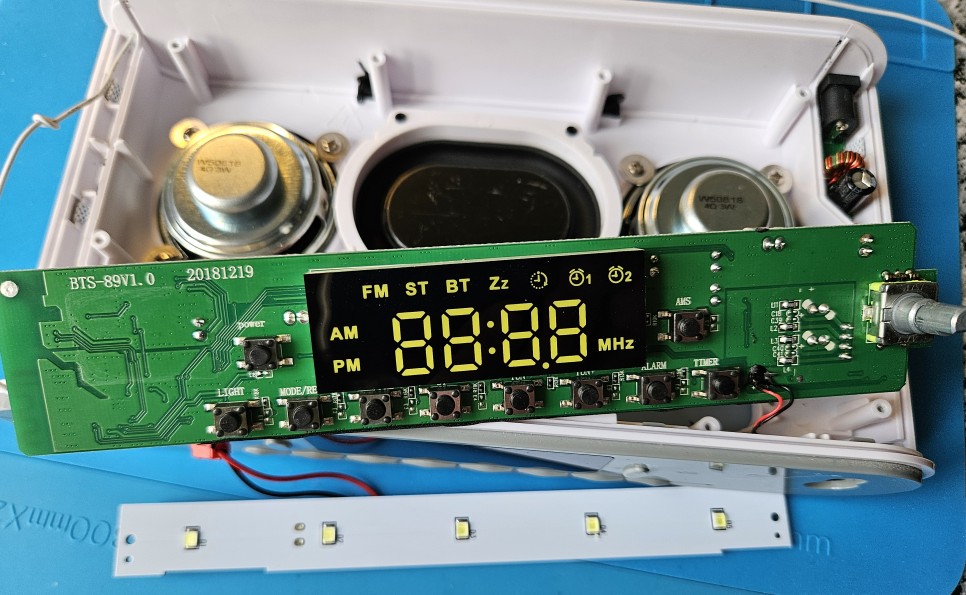

Driver LED: TM1652 Shenzhen Titan Micro Electronics

.


Mikrofon - gęsia szyja

Wkręcamy (w głąb) 3 śrubki na dole i wyciągamy dolny trzpień (czasem jest ciężko, ale nie można używać ostrych narzędzi)

mikr.gesia.szyja.Płytka.1.jpg mikr.gesia.szyja.Płytka.2.jpg

Wyłącznik kontaktronowy jest wciśnięty i być może przyklejony - trzeba go wypchnąć od środka. (Tu jeden przewód jest oberwany). W suwaku jest magnes.

mikr.gesia.szyja.Wył.kontaktr.1.jpg mikr.gesia.szyja.Wył.kontaktr.2.jpg


Mikrofon bezprz. WS1000MC

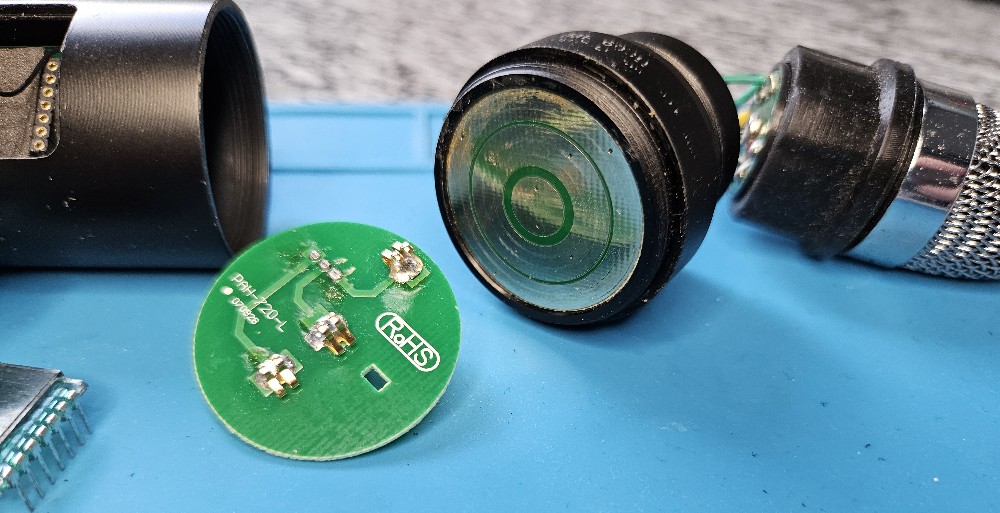

  1. Wykręcamy górną część mikrofonu. Płytka ze stykami ślizgowymi wypadnie później.

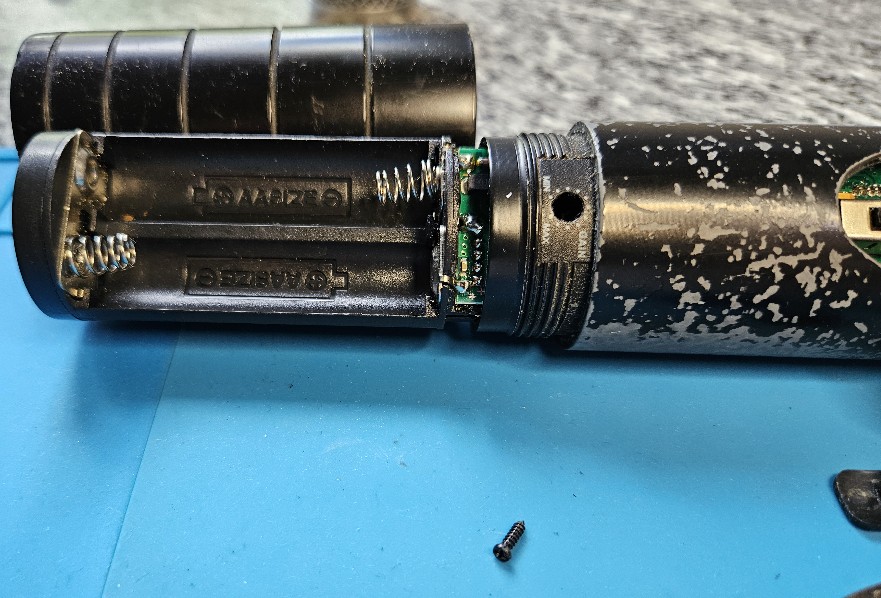

  2. Wykręcamy śrubkę ponad komorą baterii (od drugiej strony regulacji Gain widocznej na zdjęciu) mikr.WS1000MC-1.Polaczenie_slizgowe.jpg mikr.WS1000MC-2.Odkręcona_komora_baterii.jpg

  3. Podważamy suwak On/Off. Podważamy zaślepkę ekraniku.

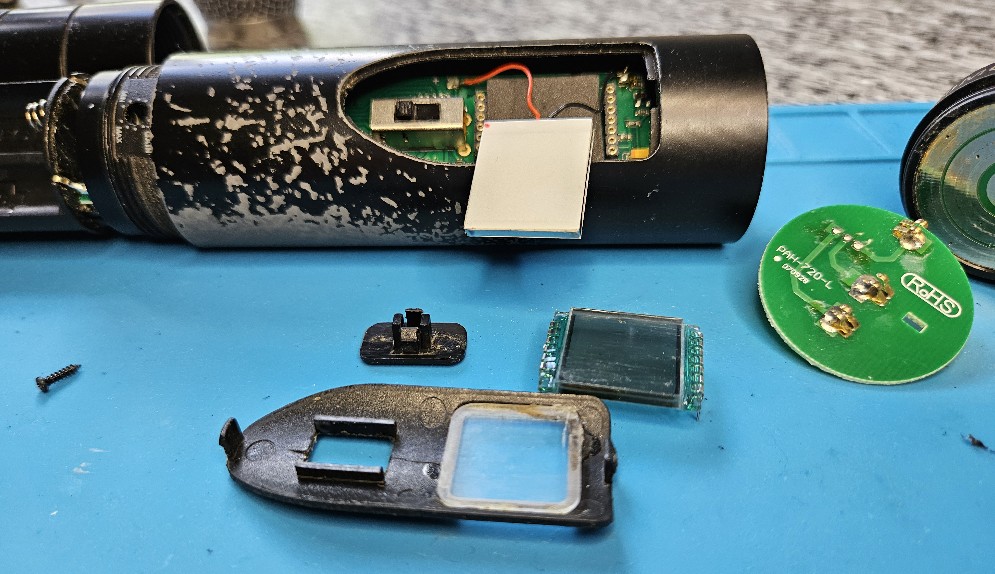

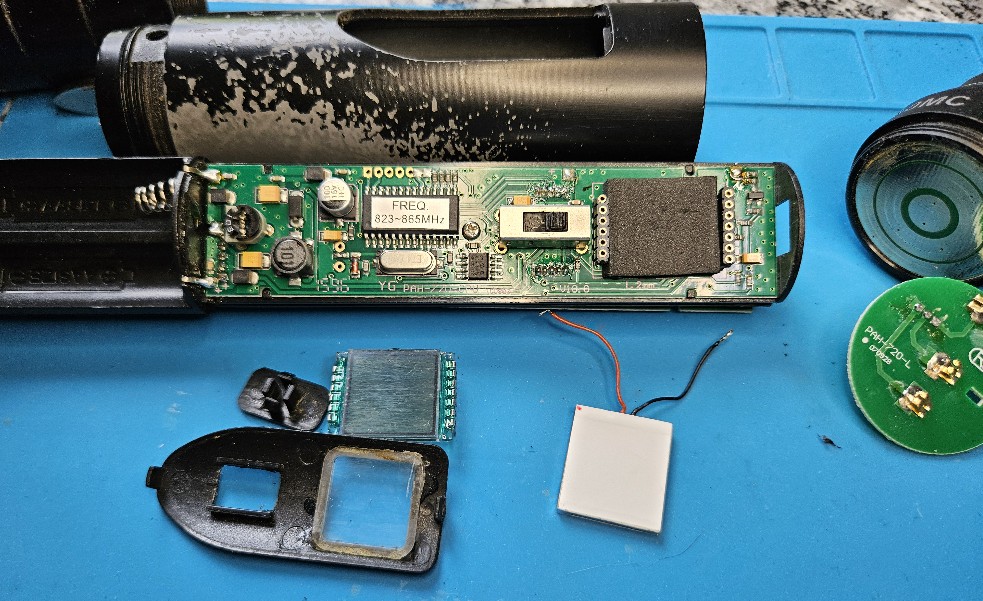

  4. Demontujemy ekranik i odlutowujemy podświetlenie. To pozwala wysunąć płytki elektroniczne.

mikr.WS1000MC-3.Demontaz_ekraniku.jpg mikr.WS1000MC-4.Odlutowane_podswietlenie.jpg
